按有關規程的規定對母線、引線或架空輸電線的接頭進行連接。在連接或運行中需要進行質量檢查時，應做交流接頭電阻比或直流接頭電阻比試驗，或在額定電流下做溫升試驗。
    一、接頭電阻比試驗
    測量電阻比的方法有交流電壓降法和直流電壓降法。
    1.直流電壓降法

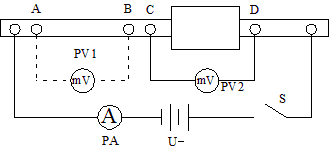

    如圖1－1(a)所示用直流法電壓降法測量接頭電阻比。取AB和CD的長度相等。測量時應先接通電流后，再接入毫伏表，這樣是為了防止毫伏表損壞，斷電源時的順序則相反。接線時為避免給測量電壓造成誤差，應使電流回路的連接線遠離電壓測量點。
    測得的接頭電阻值應不大于等長導線的電阻。并要求檔距內導線的機械強度，應不小于導線抗拉強度的90%。

    2.交流法

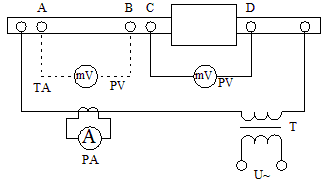

    圖1－1(b)所示為交流法測量接頭電阻試驗接線。
    試驗時與接頭連接的導線截面應足夠大，連接要牢固。通電流后先用溫度計(或手觸及)檢查各接頭的發熱狀態，選其溫度較高者進行接頭過渡電阻測量。
    交流法測量的接頭過渡電阻，應按下式計算，即：
    R＝U／I      (10-15)
    式中，R——接頭過渡電阻(歐)；
          U——接頭的電壓降(伏)；
          I——通過接頭的電流(安)。
    用交流測量接頭的電阻時，由于測量回路的電感和大電流發生器繞組磁場的影響，可能引起較大的誤差，因此需提高整流型毫伏表(mV)的電壓，以減小測量誤差。
    在變電站采用交流測量接頭的過渡電阻時，可用大電流發生器作電源進行接頭試驗。測量時，采用小截面的導線作電壓引線比用大截面的導線誤差小。這是因?yàn)樾〗孛鎸?dǎo)線的電阻大，電抗分量的影響相對較小。

    在交流下測量接頭電壓降的回路中若測量引線圍繞的面積(圖1－2中的斜線部分)越大，則測量的過渡電阻的誤差也越大。為了減小其誤差要盡量減小測量電壓回路圍繞的面積。為此，應將測量電壓的引線紐繞。并在接頭兩側圓周的不同點進行測量(圖1－2中用虛線部分表示)，以便互相比較判斷接頭質量。
    二、接頭溫升試驗
    做接頭溫升試驗時，可按圖1－1(b)接線，通入電流后，測量接頭和環境的溫度。銅、鋁導線的容許溫升為70℃和60℃。測量接頭溫度時，采用點溫計或酒精溫度計，并將其測量端頭緊貼導線接頭，在外面敷以石棉泥或其他絕熱保溫材料，防止脫落用耐溫帶包扎加固。
    接頭的溫升可按下式計算，即：
    △θ＝θ－θa      (10-16)
    式中，△θ——接頭溫升(℃)；
          θ——接頭實測溫度(℃)；
          θa——環境溫度。

---
