變壓器損耗參數測試儀由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

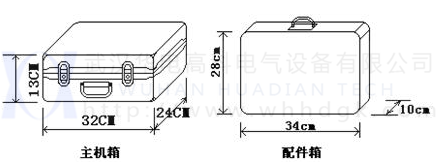

     1、變壓器損耗參數測試儀結構尺寸

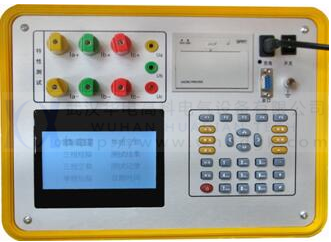

     2、變壓器損耗參數測試儀面板布置

     如圖二所示：最上方從左到右依次為特性測試用端子（Ia正負輸入端子、Ib正負輸入端子、Ic正負輸入端子、電壓端子Ua、Ub、Uc、），打印機、電源插座及開關、RS232通訊接口（保留功能，暫無）、接地端子、注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為高亮度液晶顯示屏；液晶右側為導電橡膠鍵盤。
     3、變壓器損耗參數測試儀鍵盤說明

     鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
     變壓器損耗參數測試儀各鍵功能如下：
     ↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單；在參數設置功能屏下上下鍵用來切換當前選項。
     鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入并使剛鍵入的數字有效。
     退出鍵：返回鍵，按下此鍵均直接返回到主菜單。
     存儲鍵：用來將測試結果存儲為記錄的形式。
     查詢鍵：用來瀏覽已存儲的記錄內容。
     設置鍵：按此鍵可在在主菜單下直接進入設置屏進行參數的設置。
     切換鍵：保留功能，暫不用。
     自檢鍵：保留功能，暫不用。
     幫助鍵：用來顯示幫助信息。
     數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
     小數點鍵：用來在設置參數時輸入小數點。
     ＃鍵：在溫度設置時代表“負號”，例如：設置“－5℃”需按“＃”鍵，再按“5”鍵，再按“確定”鍵完成。
     F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。

---
