直流電橋法是至今仍廣泛應用的一種測距方法。它是基于電纜沿線均勻，電纜長度和纜芯電阻或正比的特點，將電纜短路接地故障點兩側的環線電阻引入直流電橋，測量其比值。電纜試驗直流電橋法如何測試高阻性故障？

直流電橋法高阻性故障的測量如下：

（1）低壓電橋測量。用低壓電橋測量高阻性故障必須首先將高電阻燒穿為低電阻?，F場常采用高壓直流燒穿法，其接線與泄漏電流相同。用直流燒穿法可避免無功電流，僅供給流經故障點的有功電流，從而大大減小試驗設備的體積，適于現場應用。燒穿開始時，在幾萬伏電壓下保持幾毫安至幾十毫安電流，使故障電阻逐漸下降。此后，隨電流的增加應逐漸降低電壓，使在幾百伏電壓下保持幾安電流。在整個燒穿過程中電流應力求平穩，緩緩增大。由于用直流燒穿法較泄漏電流試驗的電流大，限流電阻不便使用，可以將操作回路的過流保護調整到滿足要求，注意試驗設備容量要足夠大，以免損壞。為避免給聲測法定點帶來困難，故障點對地電阻不宜降得太低，1kΩ左右即可。

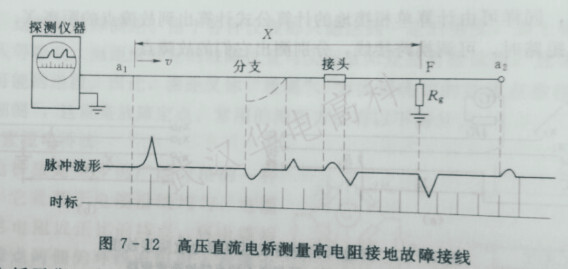

（2）高壓直流電橋。對穩定性的高阻性接地故障，當采用高壓直流電橋測量時，仍然使用惠斯登電橋原理，其接線如圖一所示，只是結構上采用看滑線電阻R，調節滑動點C，使電橋平衡。由于滑線電阻的總數值是固定的，可使其為常數，從而簡化了計算，可由滑動點的位置直接得出到故障點的距離占電纜線路全長的比例。

    圖一

    當電橋在c處等分處達到平衡時，故障點的距離為

式中：

R——滑線電阻的讀數；

L——電纜線路全長；

K——滑線電阻等分數。

使用高壓直流電橋要注意安全，對非試驗相的纜芯必須接地，以防產生感應高電壓。高壓直流電橋只適用于測量穩定性接地故障，不適于電纜在高壓直流下內部有放電的情況，因為這時電流忽大忽小，間隙性增大，甚至內部閃絡擊穿使電流劇增，不但測量難以進行，還會損壞檢流計，所以，接入電流表A監視電流，使測量電流穩定在10~20mA。
