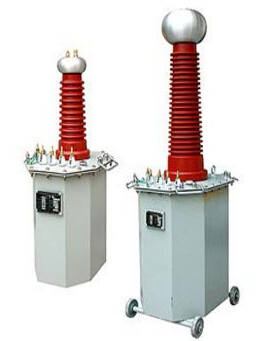

油浸式試驗變壓器的試驗接線方法:

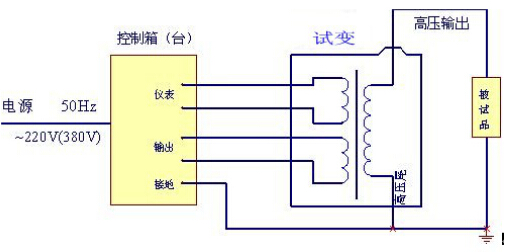

1. 交流（工頻）耐壓試驗接線示意圖

說明：做交流耐壓試驗時，既可使用交流試變，也可使用交直流試變。不過在使用交直流做交流耐壓試驗時，不必將高壓柱上的短路桿拉出來。

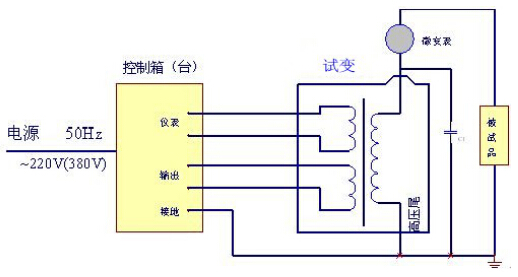

2. 直流泄漏與直流耐壓試驗接線示意圖

說明：

2.1  做直流泄漏與直流耐壓試驗時，只能使用交直流試變，且在使用時必須將高壓柱上的短路桿拉出來。

2.2  做電纜耐壓不需另并電容，可用分壓器，分壓器更直觀，準確讀出高壓電壓值。

2.3  做直流泄漏時，微安表可直接讀出直流泄漏值。

2.4  直流泄漏完成后，可不拆線直接進行直流耐壓試驗。

2.5  做避雷器試驗時需加電容。

3.   串激組合試變接線

3.1  交流系列高壓試變，可將幾臺試變通過適當的組合形成電壓極高的試驗變壓器。其原理是在試變高壓繞組中繞激磁繞組，該繞組和后一級試變初級線圈參數相同。

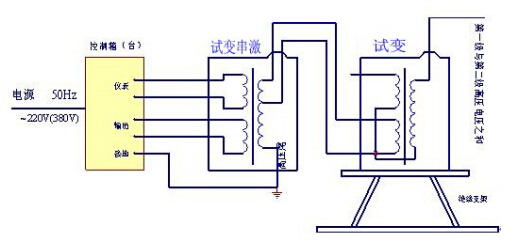

3.2  二臺試變串激接線示意圖

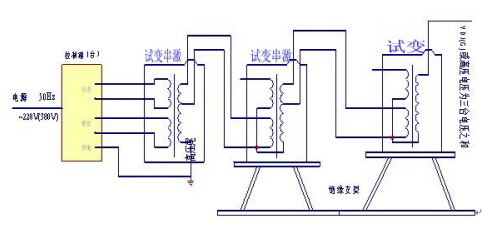

3.3 三臺試驗變壓器串激接線示意圖

說明：

由控制箱（臺）供給第一級試變初級繞組電源，第一級高壓繞組尾端和外殼接地，首端則和第二級試變高壓尾端及外殼連接。由第一級串激抽頭供給第二級低壓繞組的激磁電源。同理可疊加第三級，則第三級試變輸出電壓即為三臺試變電壓的和，即u總＝u1＋u2＋u3，同時三臺試變的容量滿足關系為s總＝s3×3。

3.4可組成直流串激試變，只是在交流串激后的最高電壓的那臺試變加2u的硅堆即可。

注：

1.  試驗變壓器應和控制箱（臺）配套使用，有關如何使用控制箱（臺）請見《控制箱（臺）使用說明書》

2.  直流試驗應用屏蔽線，以消除雜散泄漏。試驗完后應用放電棒將儲藏的電荷放掉。

3.  高壓濾波電容末端接地線與保護地線（控制箱外殼）應可靠接地。

4.  高壓試驗現場應符合高壓試驗操作規程，注意設備和人身安全。
