如何設置電能表現場校驗儀的系統參數？武漢華電高科轉專業生產電能表現場校驗儀，產品型號豐富，有多項專利，選電能表現場校驗儀就找武漢華電高科。

     按照上述的方法進入如下功能界面:

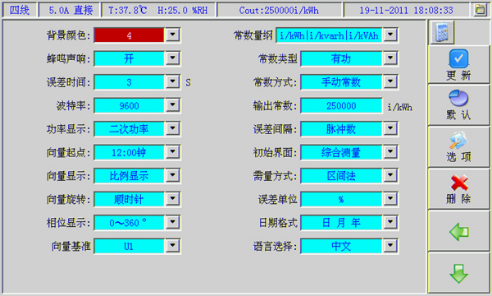

                 圖8.1  系統參數設置界面

     在此界面可設置如下有關參數：

●  背景顏色：測量數據背景顏色，用戶根據外界光線來

 選擇合適的背景色。共有五種顏色可選，系統默認第一種顏色；

●  蜂鳴聲響：蜂鳴器的開、關功能，選擇“開”時，操

 作按鍵或誤差數據刷新時蜂鳴器響，選擇“關”則不

響，系統默認“開”；

●  誤差時間：校驗誤差時，脈沖數選擇為“自動”時的時間基準；可在“3、5、8、10”秒鐘選擇，系統默認3秒。

●  波特率： RS-232的通訊波特率，可在“2400、4800、9600、19200、28800、38400、57600、115200”中選擇，系統默認9600；

●  功率顯示：儀器分為一次功率顯示和二次功率顯示，系統默認為“二次功率”；

●  向量起點：畫向量圖時的起始位置，可在“12：00”和“3：00”中選擇，系統默認為“12：00”；

●  向量顯示：分為定長顯示和比例顯示，定長顯示：向量長度固定；比例顯示：向量長度表示幅度。系統默認為“比例顯示”。

●  向量旋轉：向量圖的旋轉方向，分為順時針和逆時針。系統默認為“順時針”。

●  相位顯示：相位的顯示方式，可在“0~360°”和“±180°中選擇。系統默認為“0~360°”；

●  向量基準：畫向量圖時的參考基準，當選為“U1”：以A相電壓為參考基準；當選為“I1”：以A相流為參考基準。系統默認為“U1”。

●  常數量綱：也就是常數的單位，用戶根據習慣可選。

●  常數類型：本儀器輸出常數所代表的電能類型，有功（電能）或無功（電能）。系統默認為“有功”。

●  常數方式：本儀器輸出常數方式；分為“自動常數”和“手動常數”。當選為“自動常數”時：儀器根據當前所處的最大電壓、電流量程而自動改變常數。其各檔位輸出常數的計算方法見下輸出常數公式。當選為“手動常數”時，可輸入想要的常數值，則儀器會無論在任何量程下都輸出常數。系統默認為“自動常數”。

●  輸出常數：當常數方式選為“自動常數”時，此參數框變?yōu)榛疑硎静豢奢斎耄划?dāng)常數方式變?yōu)椤笆謩?dòng)常數”時，可在此輸入所要的常數值。其范圍在1~250000之間；系統默認為250000；

●  誤差間隔：進行誤差校驗時，誤差間隔的顯示方式。分為“脈沖數”和“時間進度條”；

●  初始界面：系統進入測量模式時的界面。分為“綜合測量”和“主菜單”，系統默認為“綜合測量”。

輸出常數公式：

C = 3600000/(Un*In*3)*fn(60000);

C：電表常數；

Un:儀器所處的最大電壓額定量程；

In: 儀器所處的最大電流額定量程；

fn: 儀器輸出的額定頻率，本儀器為60kHz;
